PP酸洗槽的加工方法

 PP酸洗槽的加工方法

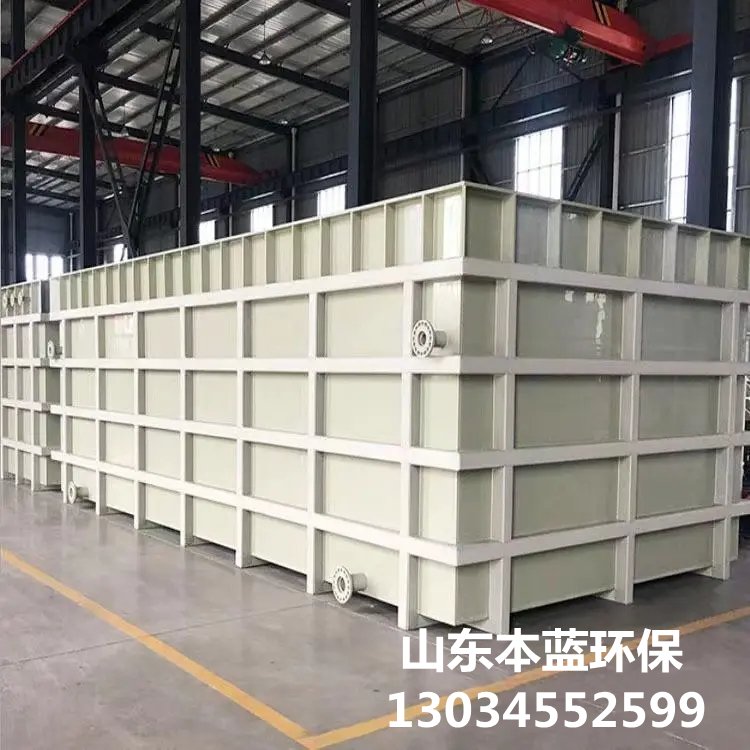

PP酸洗槽是一種采用聚丙烯（PP）板材加工而成的耐腐蝕設(shè)備，廣泛應(yīng)用于化工、金屬加工、電子制造等***域的酸洗工藝。其加工方法需結(jié)合材料***性、結(jié)構(gòu)設(shè)計和功能需求，以下為詳細加工步驟及技術(shù)要點：



 一、材料準備

1. 材料選擇

    選用高密度聚丙烯（PPH）板材，厚度根據(jù)槽體尺寸和承壓要求選擇（通常為815mm）。

    PP材料需具備耐強酸（如鹽酸、硫酸、硝酸）腐蝕、耐溫（一般耐受60100℃）及抗老化性能。



2. 工具與輔料

    切割工具：塑料專用鋸或CNC數(shù)控切割機，確保切口平整。

    焊接設(shè)備：熱風焊槍或塑料焊條熱熔設(shè)備，配合PP焊條（材質(zhì)需與板材一致）。

    輔助材料：密封膠（耐酸型）、緊固件（不銹鋼或PP材質(zhì)）、拋光工具等。



 二、設(shè)計與裁剪

1. 結(jié)構(gòu)設(shè)計

    根據(jù)酸洗槽用途（如容量、形狀、是否需要加熱或保溫）進行設(shè)計。常見結(jié)構(gòu)包括槽體、加強筋、進出液口、溢流口等。

    若需整體吊裝，需設(shè)計外部框架或吊裝筋板（如碳鋼框架+PP本體組合）。



2. 板材裁剪

    使用CNC或手工切割將PP板材按設(shè)計尺寸下料，誤差控制在±2mm內(nèi)。

    對需要焊接的接縫處進行倒角處理，便于焊條填充，同時避免應(yīng)力集中。



 三、焊接組裝

1. 熱焊接工藝

    焊接溫度：PP板材焊接溫度為200230℃，焊條熔融后與板材表面融合。

    焊接順序：先組裝槽體側(cè)板，再焊接底部；采用對角焊接或分段退焊法，減少變形。

    焊縫處理：焊縫需均勻、無氣泡或裂紋，焊后立即壓平冷卻，避免應(yīng)力變形。



2. 結(jié)構(gòu)加固

    在槽體四角、連接處增設(shè)PP或不銹鋼加強筋，提升抗壓能力。

    若需保溫，可在槽體外層焊接保溫層（如聚氨酯泡沫）或加裝外部框架填充巖棉。

 四、表面處理與配件安裝

1. 表面處理

    焊縫打磨：使用砂輪機或拋光工具打磨焊縫，確保表面平整光滑。

    清潔去污：用酒精或PP專用清潔劑清除焊接殘留物，避免化學腐蝕。



2. 配件安裝

    管道接口：在槽體上開孔并焊接PP法蘭或接管，安裝耐酸閥門（如PVC或PFA材質(zhì)）。

    液位計與溫度計：在槽壁預留安裝口，密封處理防止泄漏。

    酸霧收集系統(tǒng)：集成集氣罩、抽吸風管（PP材質(zhì)），通過連接管與外部凈化設(shè)備連通。



 五、質(zhì)量檢測與驗收

1. 密封性測試

    向槽內(nèi)注水或壓縮空氣，檢查焊縫、閥門等部位是否滲漏。

    酸霧收集系統(tǒng)需進行負壓測試，確保無泄漏。



2. 耐腐蝕性驗證

    模擬實際酸洗環(huán)境（如浸泡稀鹽酸），觀察PP材料有無軟化、變色或開裂。



3. 結(jié)構(gòu)強度檢測

    對***型槽體進行承壓測試，確保加強筋和框架能承受裝滿液體的重量。



 六、注意事項

1. 安全規(guī)范

    加工過程需佩戴防毒面具和手套，避免PP焊接產(chǎn)生的有害氣體。

    酸洗槽使用前需進行鈍化處理（如涂抹防腐涂層），延長使用壽命。



2. 維護建議

    定期檢查焊縫和密封件，避免長期酸堿腐蝕導致老化。

    停用時用清水沖洗槽體，避免殘留酸液加速材料腐蝕。



通過以上步驟，可加工出耐腐蝕性強、結(jié)構(gòu)穩(wěn)定的PP酸洗槽，滿足工業(yè)酸洗工藝的高效與安全需求。實際應(yīng)用中需根據(jù)具體工況調(diào)整設(shè)計細節(jié)，例如加熱方式（外循環(huán)加熱或內(nèi)置盤管）或酸霧處理方案。
